ప్రామాణిక & స్మార్ట్ 7S BMS వైరింగ్ ట్యుటోరియల్
7 తీసుకోండిS12Pఉదాహరణగా 18650 బ్యాటరీ ప్యాక్

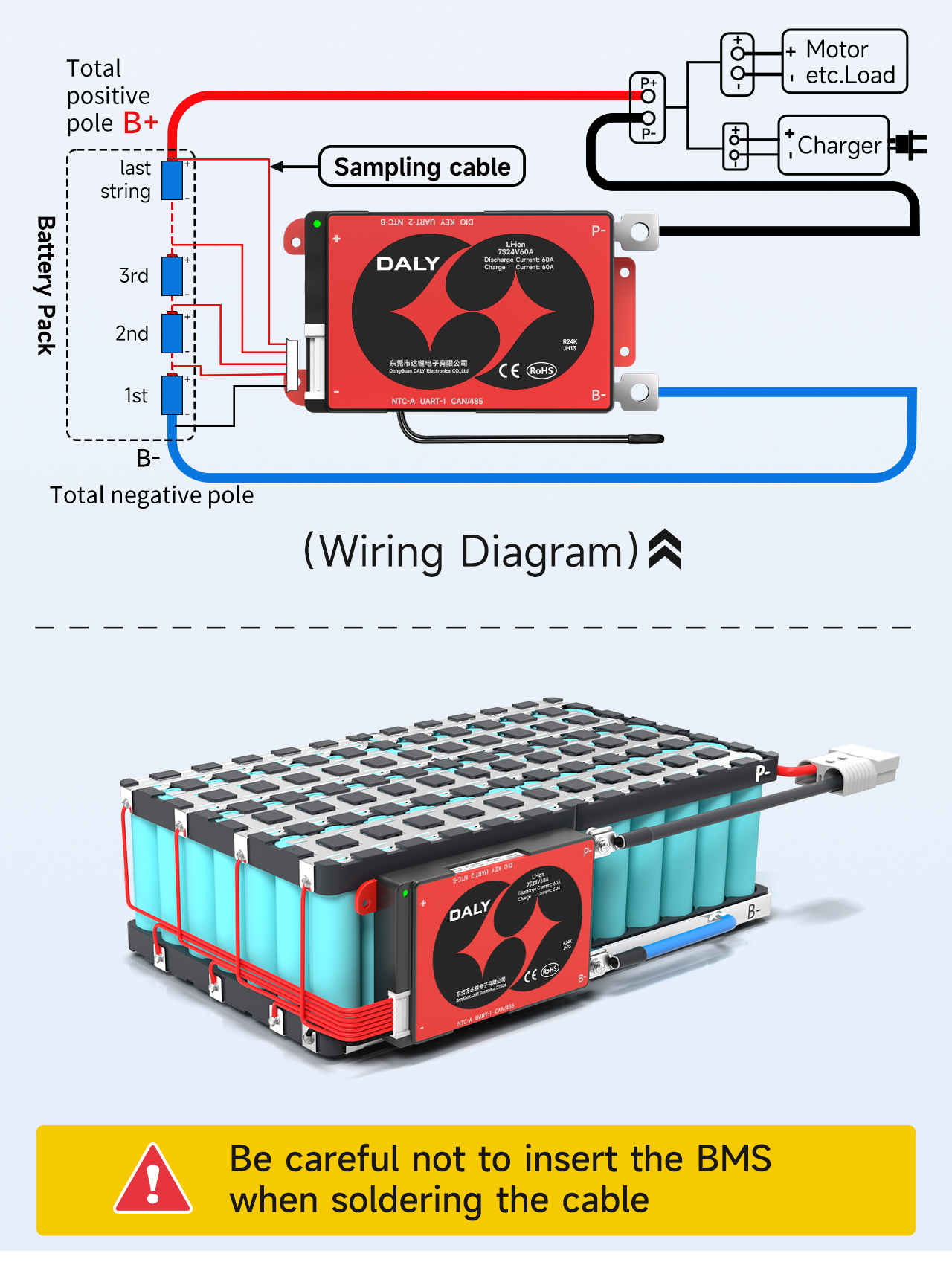

కేబుల్‌ను టంకం చేసేటప్పుడు రక్షిత బోర్డుని చొప్పించకుండా జాగ్రత్త వహించండి.
Ⅰ. నమూనా పంక్తుల క్రమాన్ని గుర్తించండి

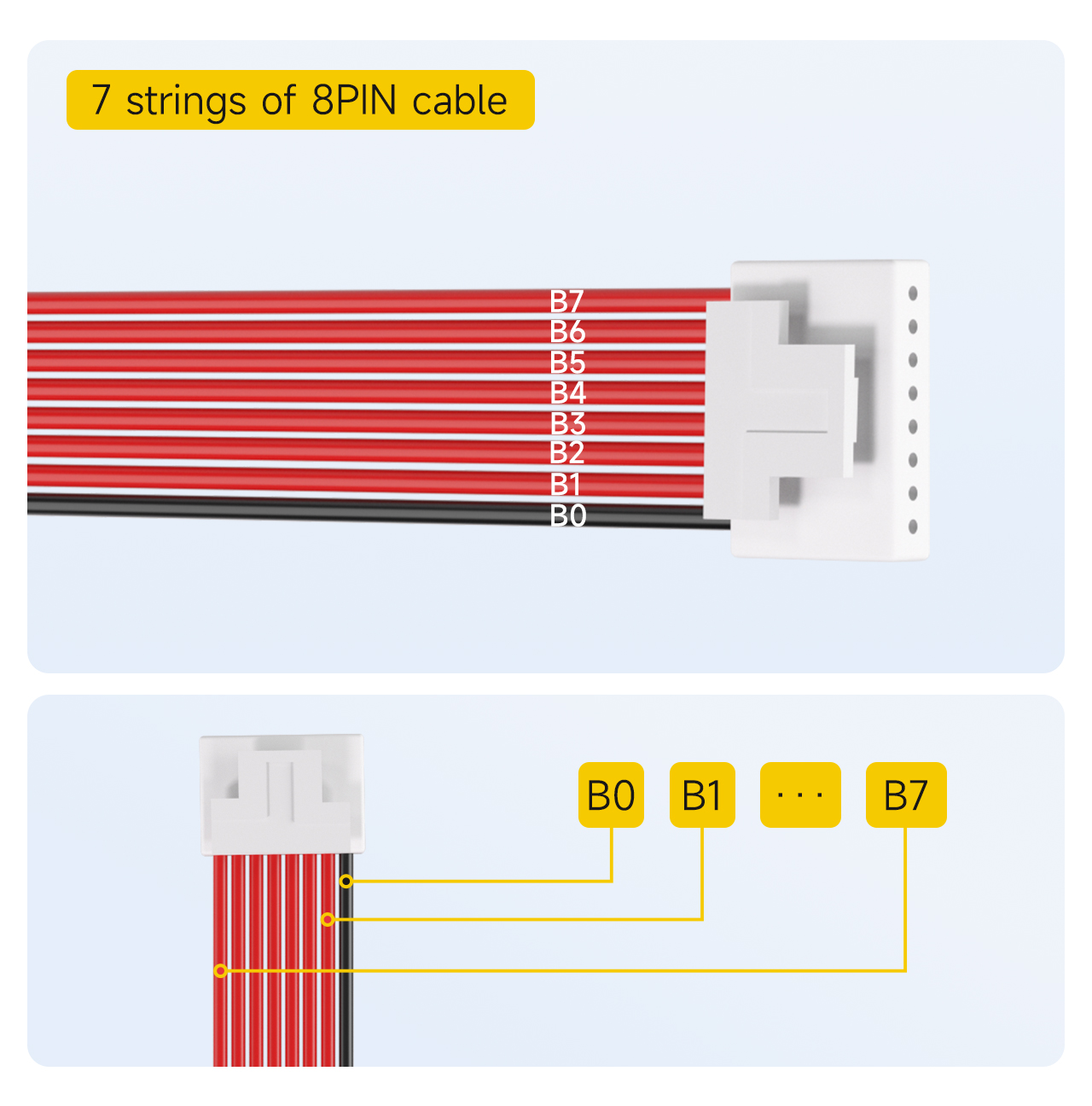

7S BMS తో8పిన్ కేబుల్
గమనిక: దీని కోసం డిఫాల్ట్ నమూనా కేబుల్7-స్ట్రింగ్ ప్రొటెక్షన్ బోర్డ్ కాన్ఫిగరేషన్8పిన్.
1. బ్లాక్ కేబుల్‌ను B0గా గుర్తించండి.
2. బ్లాక్ కేబుల్ పక్కన ఉన్న మొదటి రెడ్ కేబుల్ B1గా గుర్తించబడింది.
... (మరియు అందువలన, వరుసగా గుర్తు పెట్టబడింది)
8. చివరి రెడ్ కేబుల్ వరకు, B గా గుర్తించబడింది7.

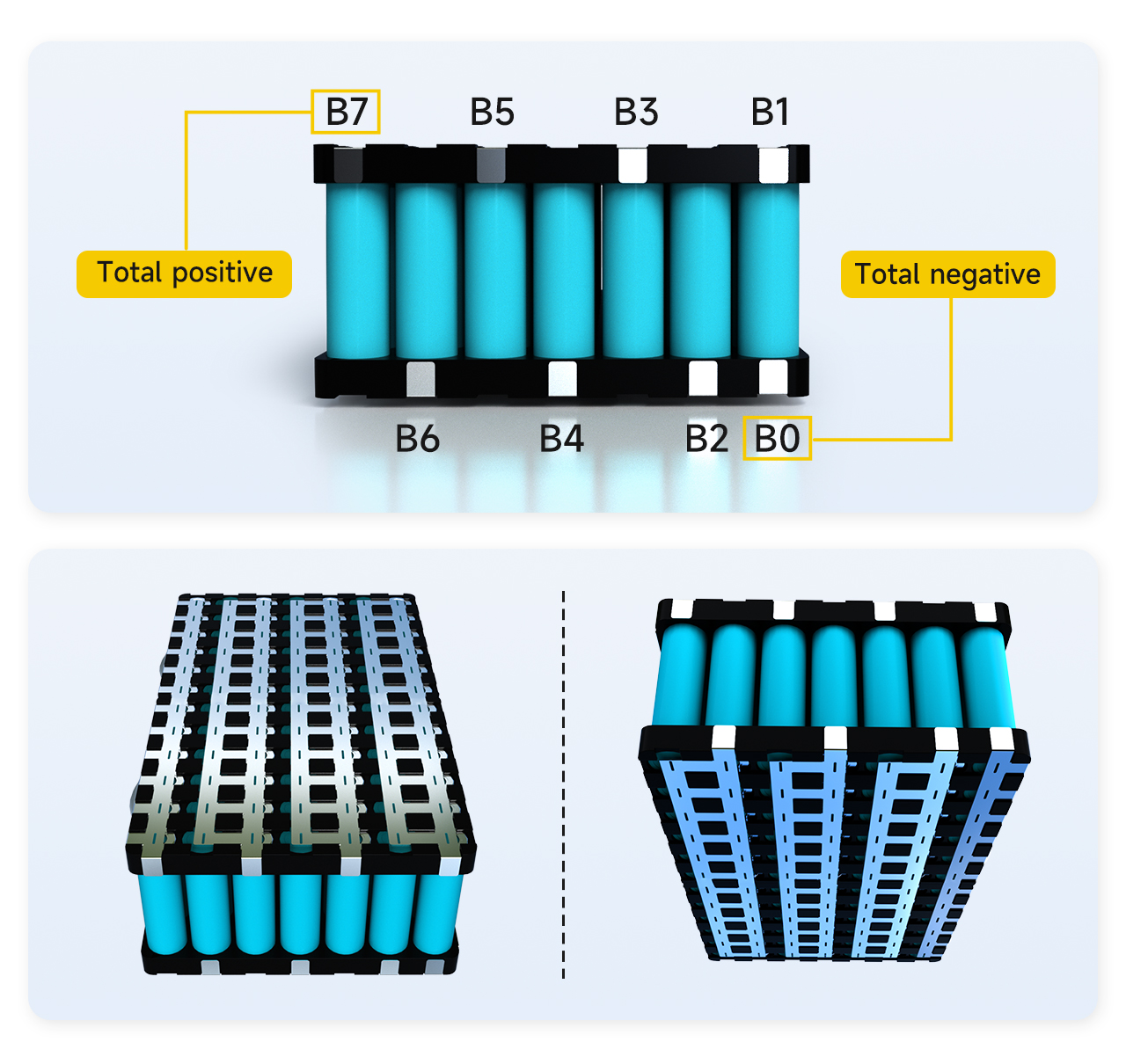

Ⅱ.బ్యాటరీ వెల్డింగ్ పాయింట్ల క్రమాన్ని గుర్తించండి
కేబుల్ యొక్క సంబంధిత వెల్డింగ్ పాయింట్ యొక్క స్థానాన్ని కనుగొనండి, మొదట బ్యాటరీపై సంబంధిత పాయింట్ యొక్క స్థానాన్ని గుర్తించండి.
1. బ్యాటరీ ప్యాక్ యొక్క మొత్తం ప్రతికూల పోల్ B0గా గుర్తించబడింది.
2. బ్యాటరీల మొదటి స్ట్రింగ్ యొక్క పాజిటివ్ పోల్ మరియు రెండవ స్ట్రింగ్ బ్యాటరీల నెగటివ్ పోల్ మధ్య కనెక్షన్ B1గా గుర్తించబడింది.
3. బ్యాటరీల రెండవ స్ట్రింగ్ యొక్క పాజిటివ్ పోల్ మరియు మూడవ స్ట్రింగ్ బ్యాటరీల నెగటివ్ పోల్ మధ్య కనెక్షన్ B2గా గుర్తించబడింది.
... (మరియు అందువలన న)
7. యొక్క సానుకూల ధ్రువం మధ్య కనెక్షన్6వ బ్యాటరీ స్ట్రింగ్ మరియు నెగటివ్ పోల్7వ బ్యాటరీ స్ట్రింగ్ B గా గుర్తించబడింది6.
8. 7వ బ్యాటరీ స్ట్రింగ్ యొక్క సానుకూల ఎలక్ట్రోడ్ B7గా గుర్తించబడింది.
గమనిక: బ్యాటరీ ప్యాక్ మొత్తం 7 స్ట్రింగ్‌లను కలిగి ఉన్నందున, B7 బ్యాటరీ ప్యాక్ యొక్క మొత్తం పాజిటివ్ పోల్ కూడా. B7 బ్యాటరీ ప్యాక్ యొక్క మొత్తం సానుకూల దశ కానట్లయితే, అది మార్కింగ్ క్రమం తప్పు అని రుజువు చేస్తుంది మరియు దానిని తనిఖీ చేసి మళ్లీ గుర్తు పెట్టాలి.

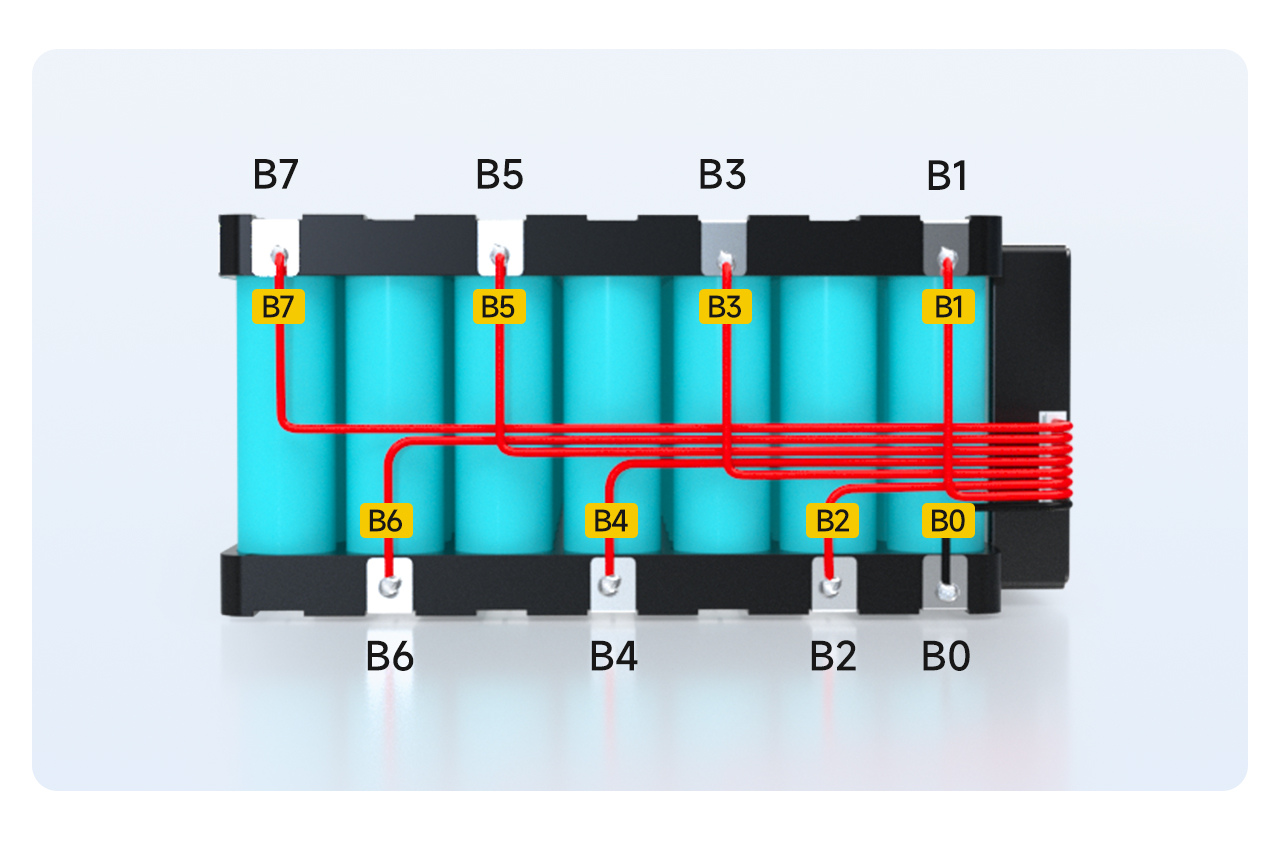

Ⅲ.టంకం మరియు వైరింగ్
1. కేబుల్ యొక్క B0 బ్యాటరీ యొక్క B0 స్థానానికి విక్రయించబడింది.
2. కేబుల్ B1 బ్యాటరీ యొక్క B1 స్థానానికి విక్రయించబడింది.
... (మరియు అందువలన న, క్రమంలో వెల్డింగ్)
8. కేబుల్ B7 బ్యాటరీ యొక్క B7 స్థానానికి విక్రయించబడింది.
Ⅳ. విఓల్టేజ్ డిటెక్షన్

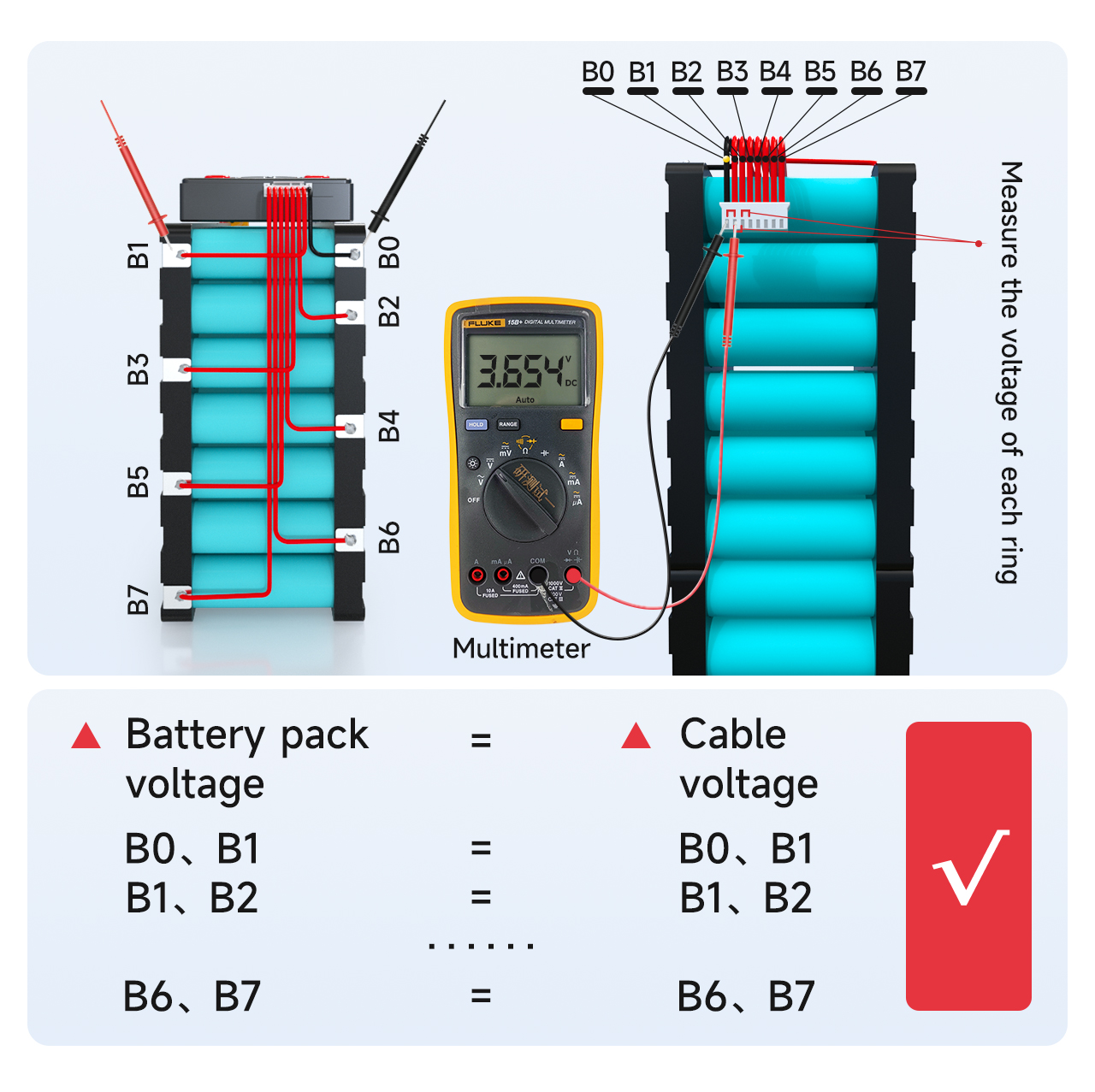

కేబుల్స్ ద్వారా సరైన వోల్టేజ్ సేకరించబడిందని నిర్ధారించడానికి మల్టీమీటర్‌తో ప్రక్కనే ఉన్న కేబుల్‌ల మధ్య వోల్టేజ్‌ని కొలవండి.
B0 నుండి B1 కేబుల్ యొక్క వోల్టేజ్ బ్యాటరీ ప్యాక్ B0 నుండి B1 వోల్టేజ్‌కి సమానంగా ఉందో లేదో కొలవండి. ఇది సమానంగా ఉంటే, వోల్టేజ్ సేకరణ సరైనదని రుజువు చేస్తుంది. కాకపోతే, సేకరణ లైన్ బలహీనంగా వెల్డింగ్ చేయబడిందని రుజువు చేస్తుంది మరియు కేబుల్ మళ్లీ వెల్డింగ్ చేయవలసి ఉంటుంది. సారూప్యత ద్వారా, ఇతర స్ట్రింగ్‌ల వోల్టేజ్‌లు సరిగ్గా సేకరించబడ్డాయో లేదో కొలవండి.
2. ప్రతి స్ట్రింగ్ యొక్క వోల్టేజ్ వ్యత్యాసం 1V కంటే ఎక్కువ ఉండకూడదు. ఇది 1V మించి ఉంటే, వైరింగ్‌తో సమస్య ఉందని అర్థం, మరియు మీరు గుర్తించడం కోసం మునుపటి దశను పునరావృతం చేయాలి.
Ⅴ.పిభ్రమణ బోర్డు నాణ్యత గుర్తింపు
! రక్షణ బోర్డ్‌లో ప్లగ్ చేయడానికి ముందు సరైన వోల్టేజ్ కనుగొనబడిందని ఎల్లప్పుడూ నిర్ధారించుకోండి!

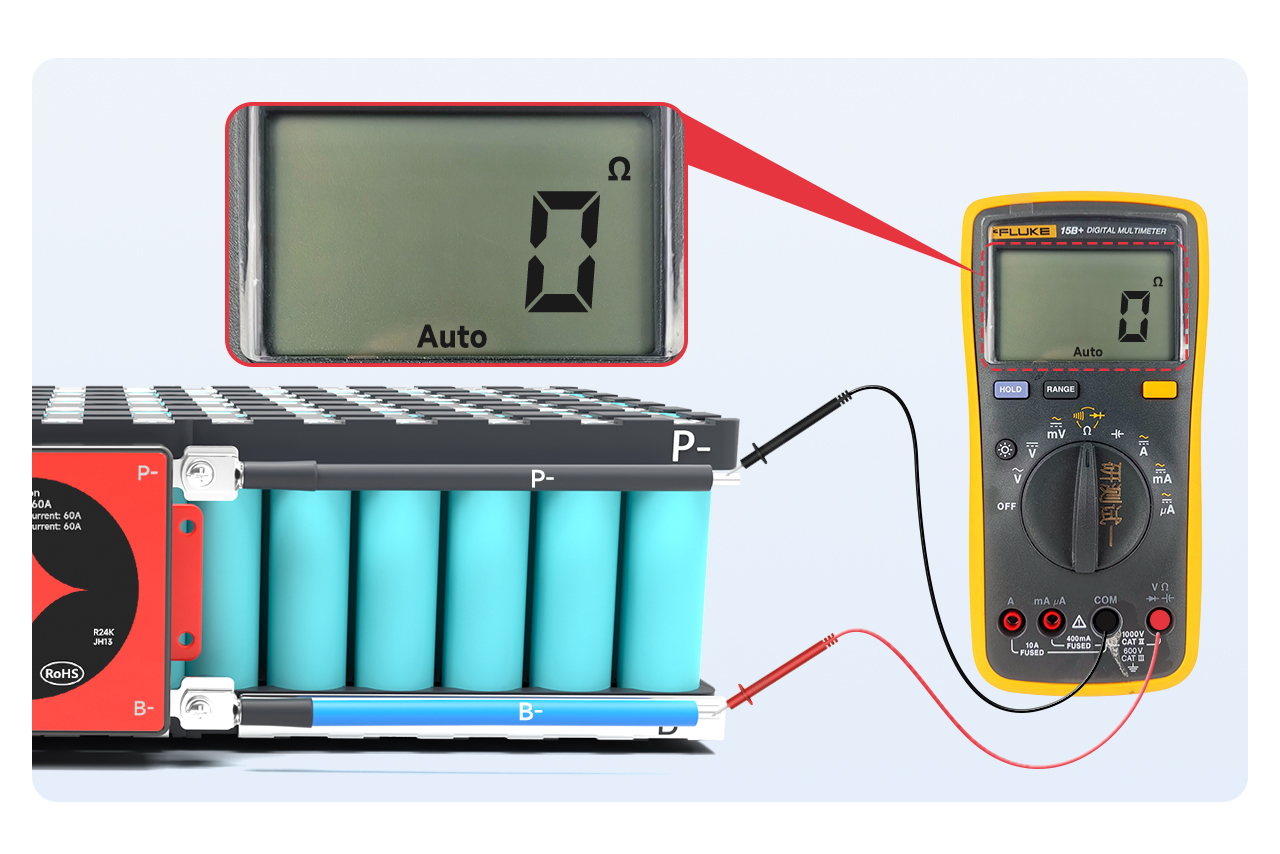

మల్టీమీటర్‌ను అంతర్గత ప్రతిఘటన స్థాయికి సర్దుబాటు చేయండి మరియు B- మరియు P- మధ్య అంతర్గత ప్రతిఘటనను కొలవండి. అంతర్గత ప్రతిఘటన కనెక్ట్ చేయబడితే, రక్షణ బోర్డు మంచిదని రుజువు చేస్తుంది.
గమనిక: మీరు అంతర్గత నిరోధక విలువను చూడటం ద్వారా ప్రసరణను నిర్ధారించవచ్చు. అంతర్గత నిరోధక విలువ 0Ω, అంటే ప్రసరణ. మల్టీమీటర్ లోపం కారణంగా,సాధారణంగా,10mΩ కంటే తక్కువ అంటే ప్రసరణ; మీరు మల్టీమీటర్‌ను బజర్‌కి కూడా సర్దుబాటు చేయవచ్చు. బీప్ శబ్దం వినబడుతుంది.
గమనిక:
1. మృదువైన స్విచ్తో రక్షిత బోర్డు స్విచ్ మూసివేయబడినప్పుడు స్విచ్ యొక్క ప్రసరణకు శ్రద్ద అవసరం.
2. రక్షణ బోర్డు నిర్వహించకపోతే, దయచేసి తదుపరి దశను ఆపివేసి, ప్రాసెసింగ్ కోసం విక్రయ సిబ్బందిని సంప్రదించండి.
Ⅵ.అవుట్‌పుట్ లైన్‌ను కనెక్ట్ చేయండి

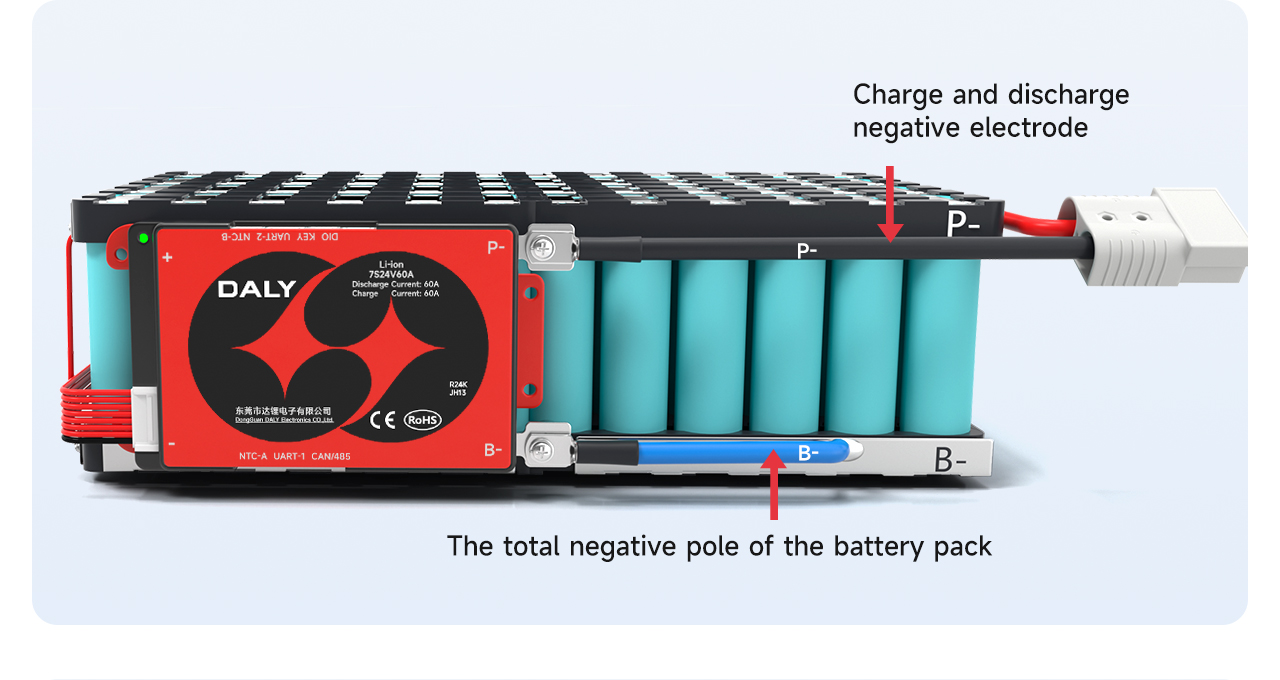

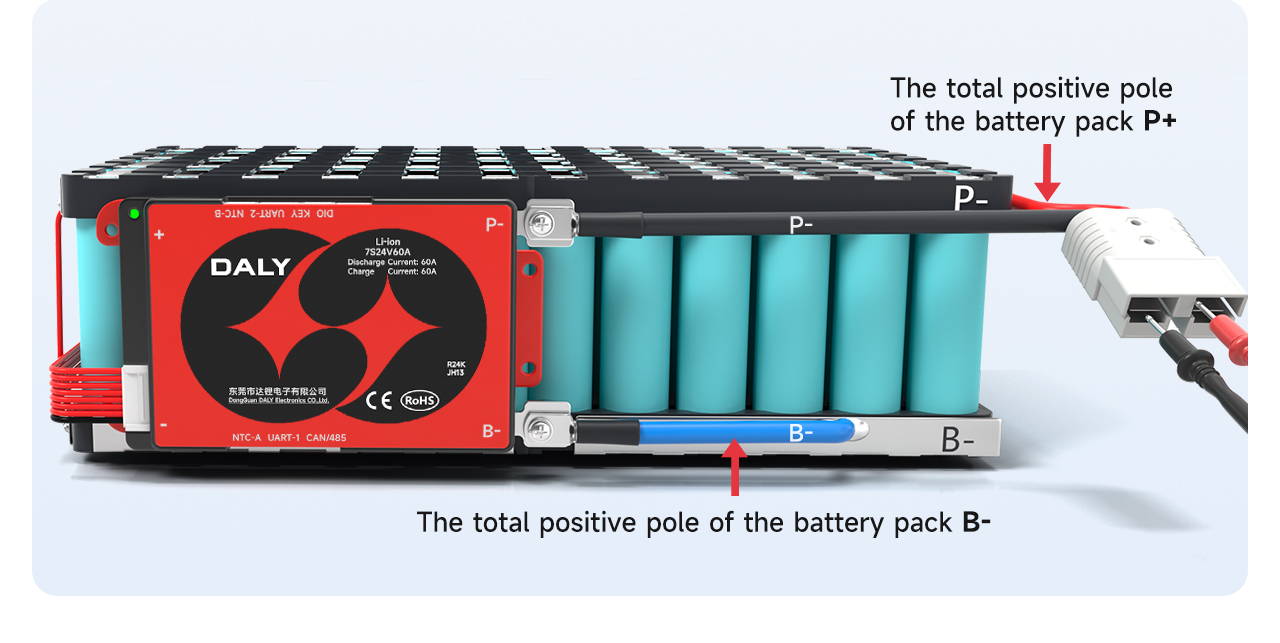

ప్రొటెక్షన్ బోర్డ్ సాధారణంగా ఉందని నిర్ధారించుకున్న తర్వాత, ప్రొటెక్షన్ బోర్డ్‌లోని నీలిరంగు B- వైర్‌ను బ్యాటరీ ప్యాక్ యొక్క మొత్తం నెగటివ్ B-కి టంకం చేయండి. ప్రొటెక్షన్ బోర్డ్‌లోని P-లైన్ ఛార్జ్ మరియు డిశ్చార్జ్ యొక్క నెగటివ్ పోల్‌కు విక్రయించబడింది.
వెల్డింగ్ తర్వాత, ఓవర్‌ప్రొటెక్షన్ బోర్డు యొక్క వోల్టేజ్ బ్యాటరీ వోల్టేజ్‌కు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.
గమనిక: స్ప్లిట్ ప్రొటెక్షన్ బోర్డ్ యొక్క ఛార్జింగ్ పోర్ట్ మరియు డిశ్చార్జ్ పోర్ట్ వేరు చేయబడ్డాయి మరియు అదనపు C-లైన్ (సాధారణంగా పసుపు రంగుతో సూచించబడుతుంది) ఛార్జర్ యొక్క నెగటివ్ పోల్‌కు కనెక్ట్ చేయబడాలి; P-లైన్ ఉత్సర్గ యొక్క ప్రతికూల ధ్రువానికి అనుసంధానించబడి ఉంది.

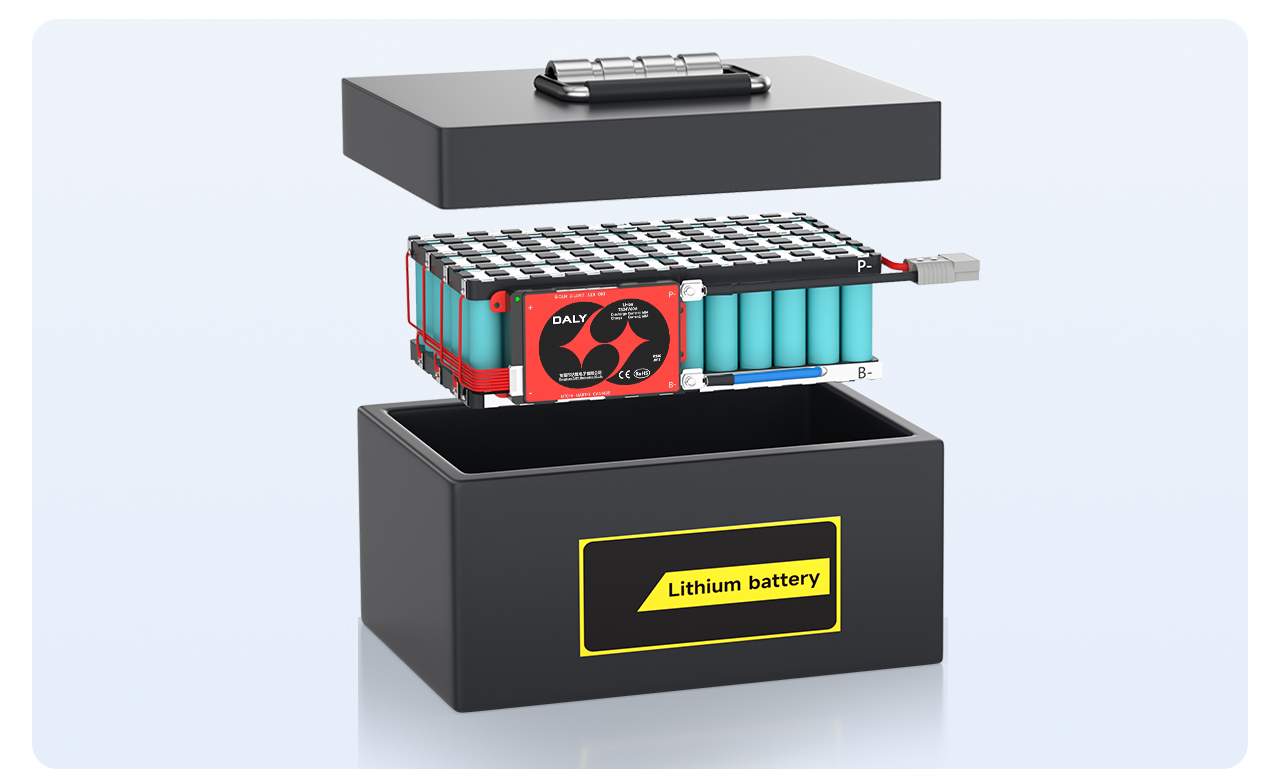

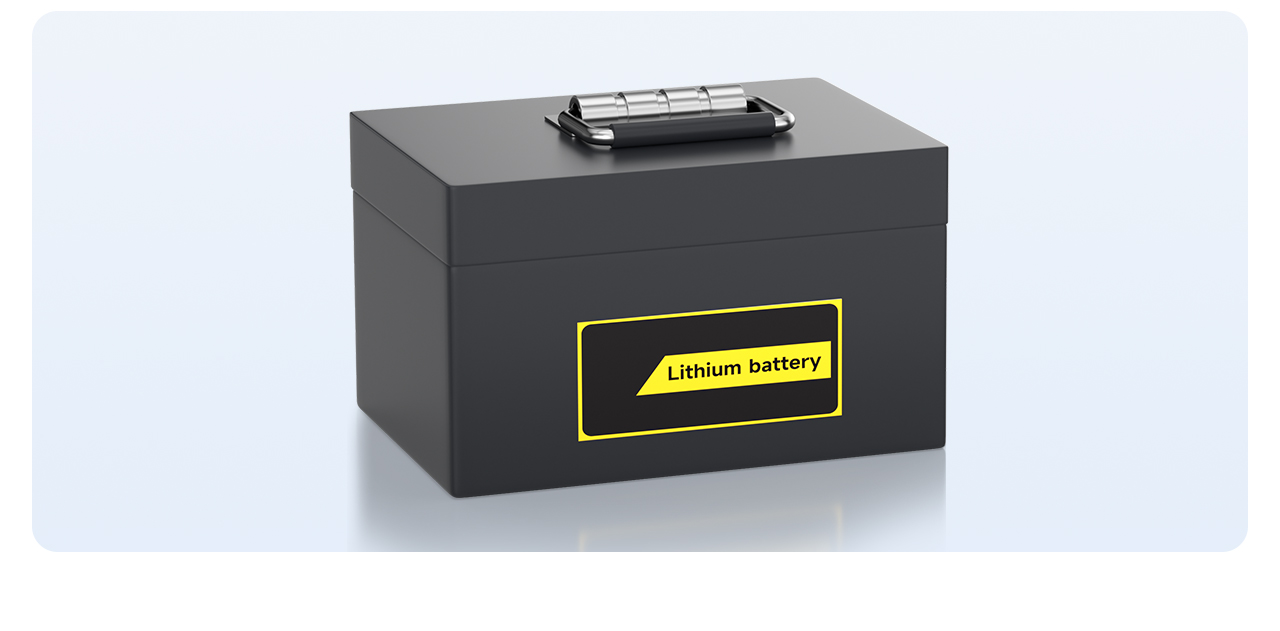

చివరగా, బ్యాటరీ బాక్స్ లోపల బ్యాటరీ ప్యాక్ ఉంచండి మరియు పూర్తయిన బ్యాటరీ ప్యాక్ అసెంబుల్ చేయబడుతుంది.
