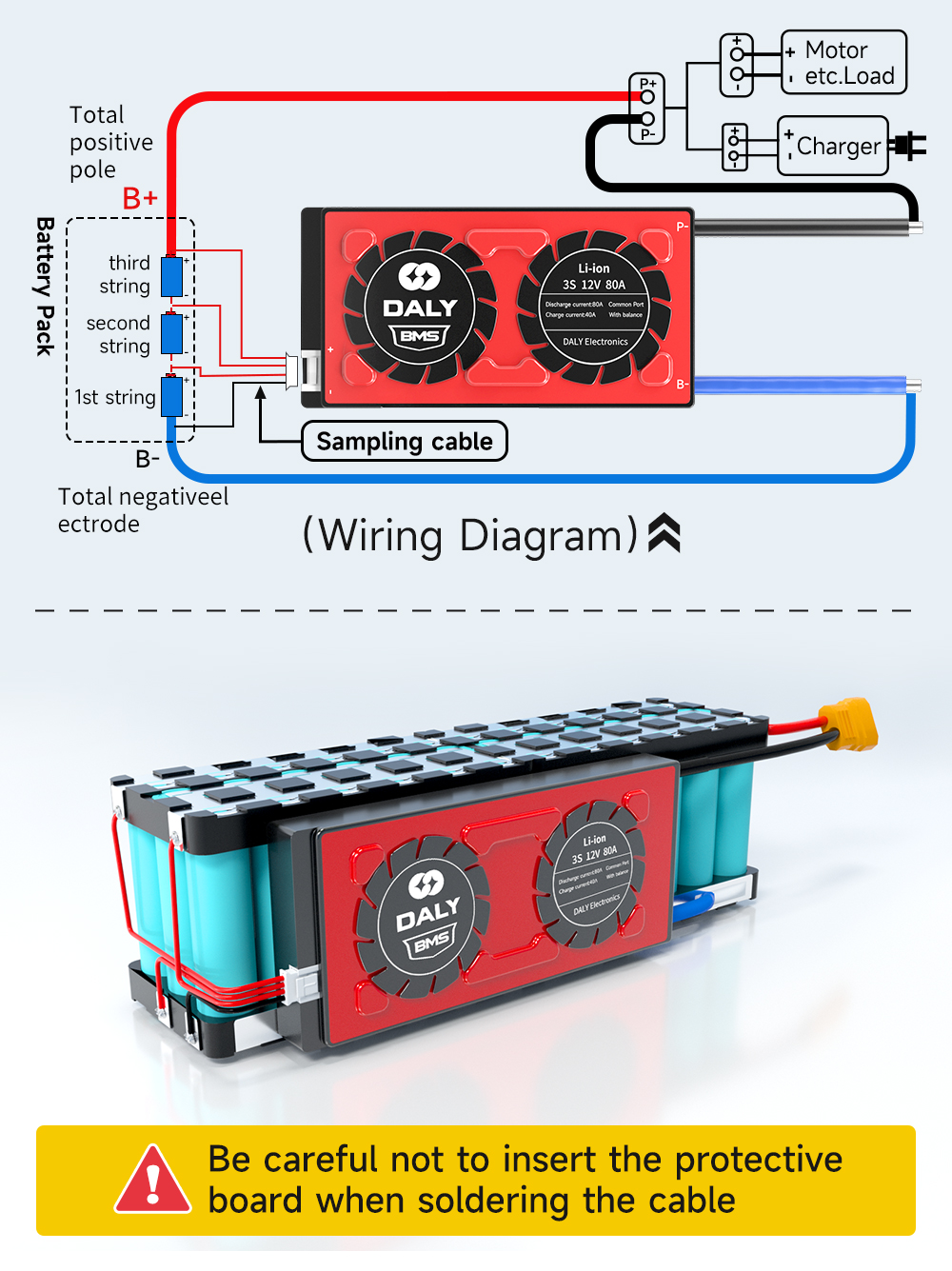

స్టాండర్డ్ & స్మార్ట్ 3S BMS వైరింగ్ ట్యుటోరియల్ -- వీడియో బోధన కింద ఉంది
ఉదాహరణకు 3S12P 18650 బ్యాటరీ ప్యాక్ను తీసుకోండి
కేబుల్ను సోల్డరింగ్ చేసేటప్పుడు ప్రొటెక్టివ్ బోర్డును చొప్పించకుండా జాగ్రత్త వహించండి.
Ⅰ. నమూనా రేఖల క్రమాన్ని గుర్తించండి

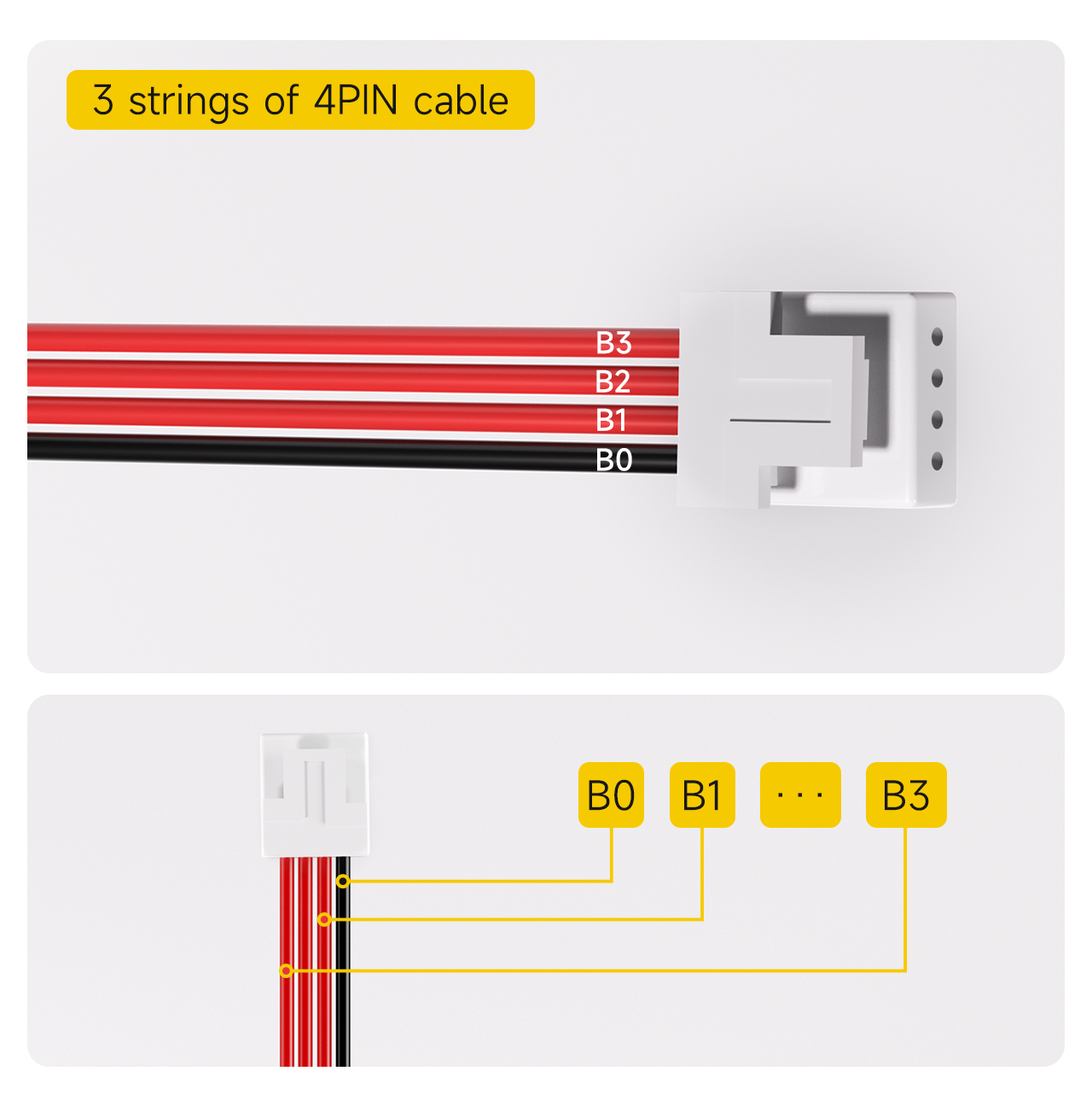

4PIN కేబుల్ యొక్క 3 స్ట్రింగ్లు
గమనిక: 3-స్ట్రింగ్ ప్రొటెక్షన్ బోర్డ్ కాన్ఫిగరేషన్ కోసం డిఫాల్ట్ శాంప్లింగ్ కేబుల్ 4PIN.
1. నల్ల కేబుల్ను B0 గా గుర్తించండి.
2. నల్ల కేబుల్ పక్కన ఉన్న మొదటి ఎర్ర కేబుల్ను B1 అని గుర్తించారు.
... (ఇలాగే, వరుస క్రమంలో గుర్తించబడినవి)
4. B3 అని గుర్తించబడిన చివరి ఎరుపు కేబుల్ వరకు.

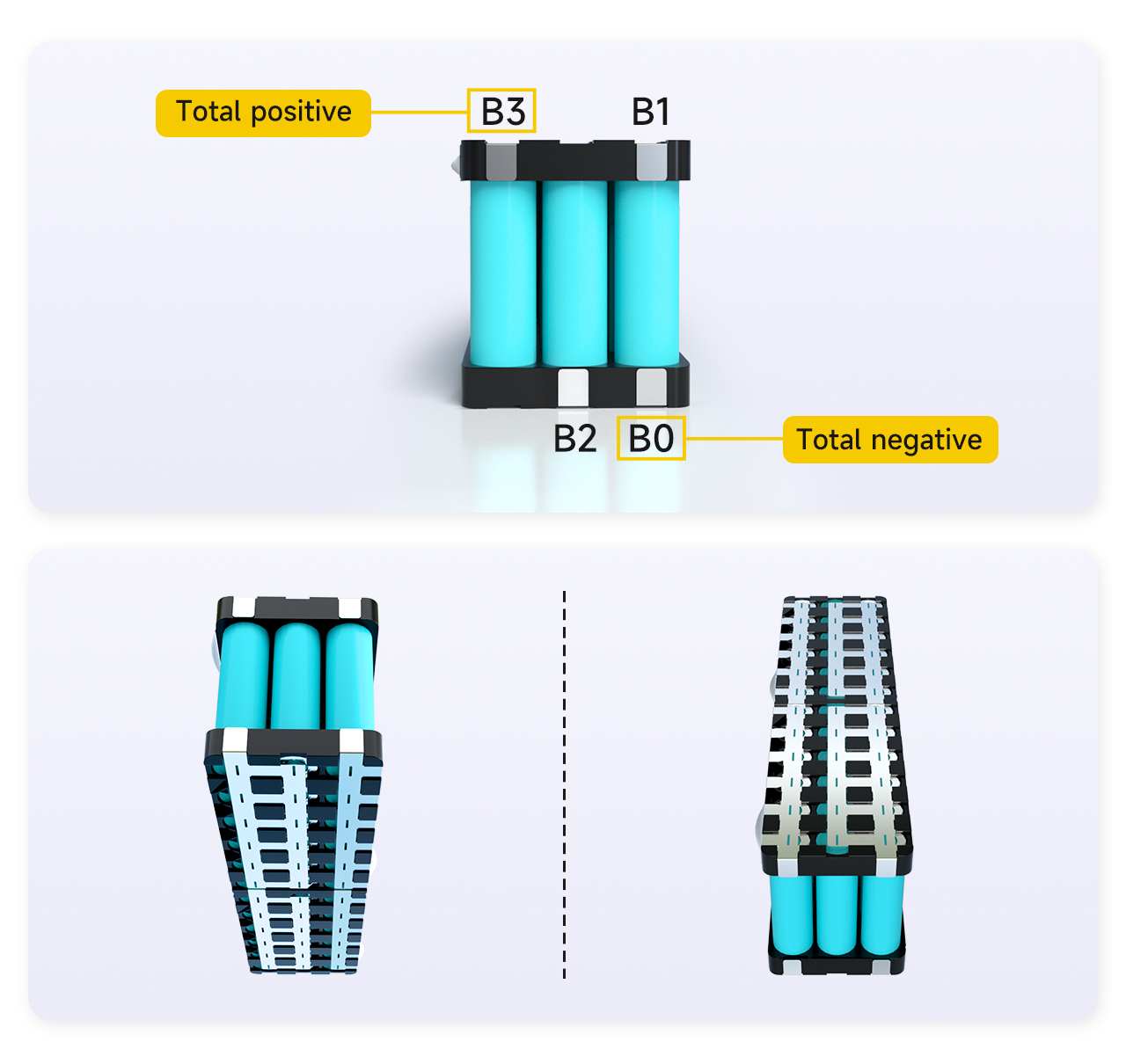

Ⅱ. బ్యాటరీ వెల్డింగ్ పాయింట్ల క్రమాన్ని గుర్తించండి
కేబుల్ యొక్క సంబంధిత వెల్డింగ్ పాయింట్ యొక్క స్థానాన్ని కనుగొనడానికి, ముందుగా బ్యాటరీపై సంబంధిత పాయింట్ యొక్క స్థానాన్ని గుర్తించండి.
1. బ్యాటరీ ప్యాక్ యొక్క మొత్తం నెగటివ్ పోల్ను B0 గా గుర్తించారు.
2. మొదటి స్ట్రింగ్ బ్యాటరీల యొక్క ధనాత్మక ధ్రువానికి మరియు రెండవ స్ట్రింగ్ బ్యాటరీల యొక్క రుణాత్మక ధ్రువానికి మధ్య ఉన్న కనెక్షన్ను B1 గా గుర్తించారు.
3. రెండవ స్ట్రింగ్ బ్యాటరీల యొక్క ధనాత్మక ధ్రువానికి మరియు మూడవ స్ట్రింగ్ బ్యాటరీల యొక్క రుణాత్మక ధ్రువానికి మధ్య ఉన్న కనెక్షన్ను B2 గా గుర్తించారు.
4. 3వ బ్యాటరీ స్ట్రింగ్ యొక్క ధనాత్మక ఎలక్ట్రోడ్ B3గా గుర్తించబడింది.
గమనిక: బ్యాటరీ ప్యాక్లో మొత్తం 3 స్ట్రింగ్లు ఉన్నందున, B3 అనేది బ్యాటరీ ప్యాక్ యొక్క మొత్తం పాజిటివ్ పోల్ కూడా అవుతుంది. ఒకవేళ B3 బ్యాటరీ ప్యాక్ యొక్క మొత్తం పాజిటివ్ స్టేజ్ కాకపోతే, మార్కింగ్ క్రమం తప్పు అని రుజువవుతుంది, మరియు దానిని తప్పనిసరిగా తనిఖీ చేసి మళ్ళీ మార్క్ చేయాలి.

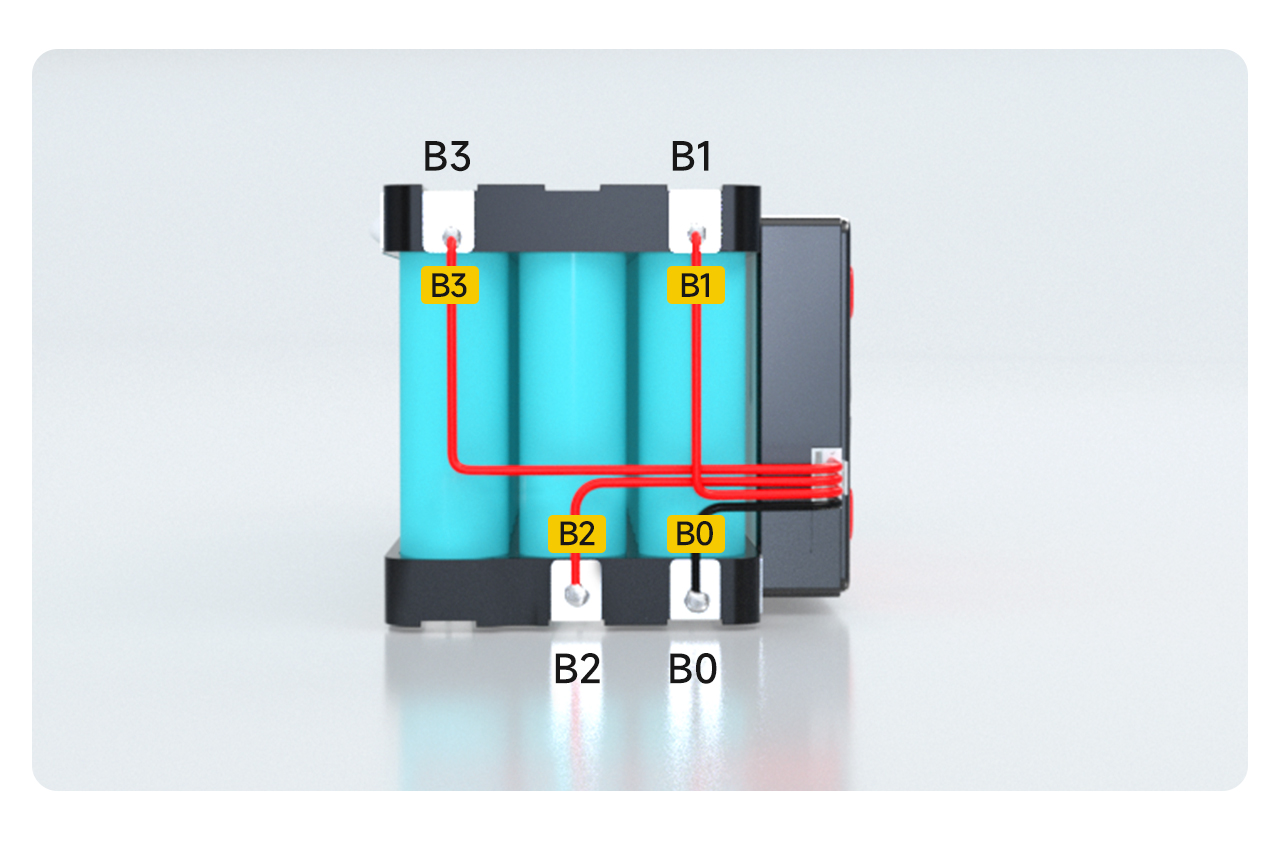

Ⅲ. సోల్డరింగ్ మరియు వైరింగ్
1. కేబుల్ యొక్క B0, బ్యాటరీ యొక్క B0 స్థానానికి టంకం చేయబడింది.
2. కేబుల్ B1 బ్యాటరీ యొక్క B1 స్థానానికి టంకం చేయబడింది.
3. కేబుల్ B2 బ్యాటరీ యొక్క B2 స్థానానికి టంకం చేయబడింది.
4. కేబుల్ B3 బ్యాటరీ యొక్క B3 స్థానానికి టంకం చేయబడింది.
Ⅳ. వోల్టేజ్ గుర్తింపు

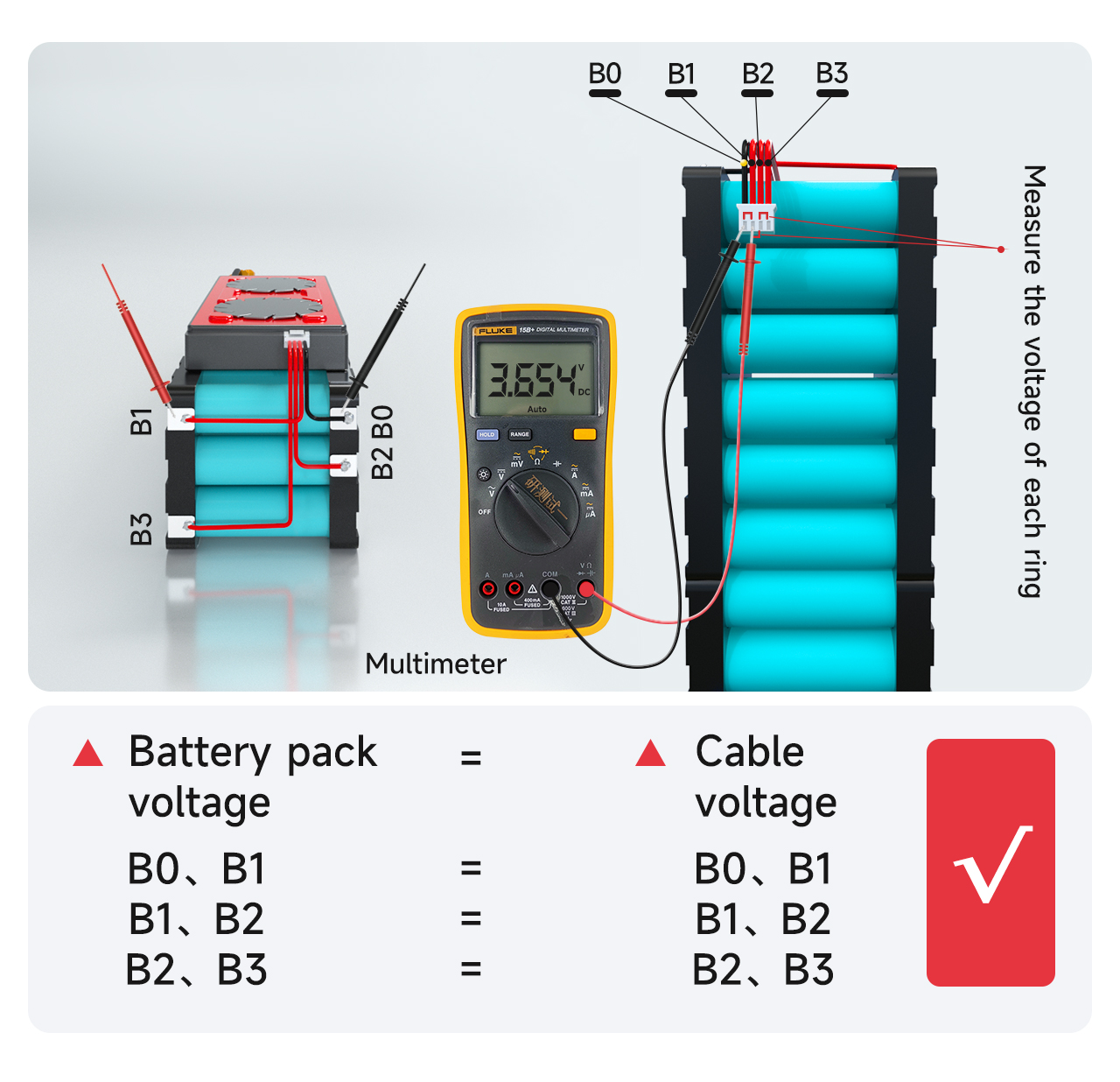

కేబుల్స్ సరైన వోల్టేజ్ను అందుకుంటున్నాయో లేదో నిర్ధారించుకోవడానికి, పక్కపక్కనే ఉన్న కేబుల్స్ మధ్య వోల్టేజ్ను మల్టీమీటర్తో కొలవండి.
కేబుల్ B0 నుండి B1 యొక్క వోల్టేజ్, బ్యాటరీ ప్యాక్ B0 నుండి B1 యొక్క వోల్టేజ్కు సమానంగా ఉందో లేదో కొలవండి. ఒకవేళ సమానంగా ఉంటే, వోల్టేజ్ సేకరణ సరిగ్గా జరిగిందని రుజువవుతుంది. అలా కాకపోతే, సేకరణ లైన్ వెల్డింగ్ బలహీనంగా ఉందని రుజువవుతుంది, మరియు కేబుల్ను తిరిగి వెల్డింగ్ చేయవలసి ఉంటుంది. ఇదే పద్ధతిలో, ఇతర స్ట్రింగ్ల వోల్టేజ్లు సరిగ్గా సేకరించబడుతున్నాయో లేదో కొలవండి.
2. ప్రతి స్ట్రింగ్ యొక్క వోల్టేజ్ వ్యత్యాసం 1V మించకూడదు. ఒకవేళ అది 1V మించితే, వైరింగ్లో సమస్య ఉందని అర్థం, మరియు సమస్యను గుర్తించడానికి మీరు మునుపటి దశను పునరావృతం చేయాలి.
Ⅴ. రక్షణ బోర్డు నాణ్యత గుర్తింపు
ప్రొటెక్షన్ బోర్డ్ను ప్లగ్ చేసే ముందు సరైన వోల్టేజ్ ఉందో లేదో ఎల్లప్పుడూ నిర్ధారించుకోండి!

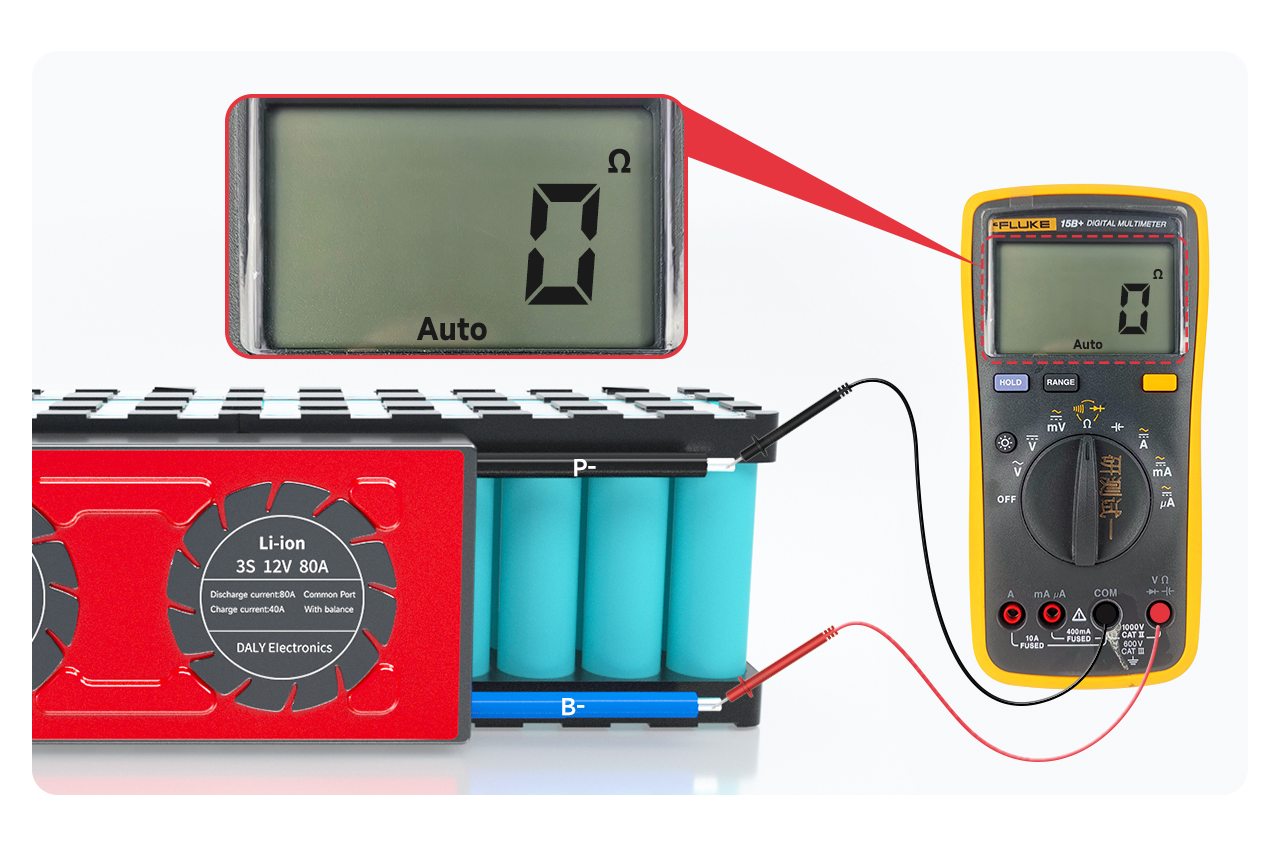

మల్టీమీటర్ను ఇంటర్నల్ రెసిస్టెన్స్ లెవెల్కు సర్దుబాటు చేసి, B- మరియు P- మధ్య ఇంటర్నల్ రెసిస్టెన్స్ను కొలవండి. ఇంటర్నల్ రెసిస్టెన్స్ సరిపోలితే, ప్రొటెక్షన్ బోర్డ్ బాగుందని రుజువవుతుంది.
గమనిక: మీరు అంతర్గత నిరోధక విలువను చూడటం ద్వారా వాహకతను నిర్ధారించుకోవచ్చు. అంతర్గత నిరోధక విలువ 0Ω ఉంటే, అది వాహకతను సూచిస్తుంది. మల్టీమీటర్ లోపం కారణంగా, సాధారణంగా 10Ω కంటే తక్కువ ఉంటే అది వాహకతను సూచిస్తుంది; మీరు మల్టీమీటర్ను బజర్ మోగేలా కూడా సర్దుబాటు చేయవచ్చు. అప్పుడు బీప్ శబ్దం వినబడుతుంది.
గమనిక:
1. సాఫ్ట్ స్విచ్ ఉన్న ప్రొటెక్టివ్ బోర్డులో, స్విచ్ మూసి ఉన్నప్పుడు దాని వాహకతపై శ్రద్ధ వహించాలి.
2. రక్షణ బోర్డు పనిచేయకపోతే, దయచేసి తదుపరి దశను నిలిపివేసి, తదుపరి చర్య కోసం అమ్మకాల సిబ్బందిని సంప్రదించండి.
Ⅵ. అవుట్పుట్ లైన్ను కనెక్ట్ చేయండి

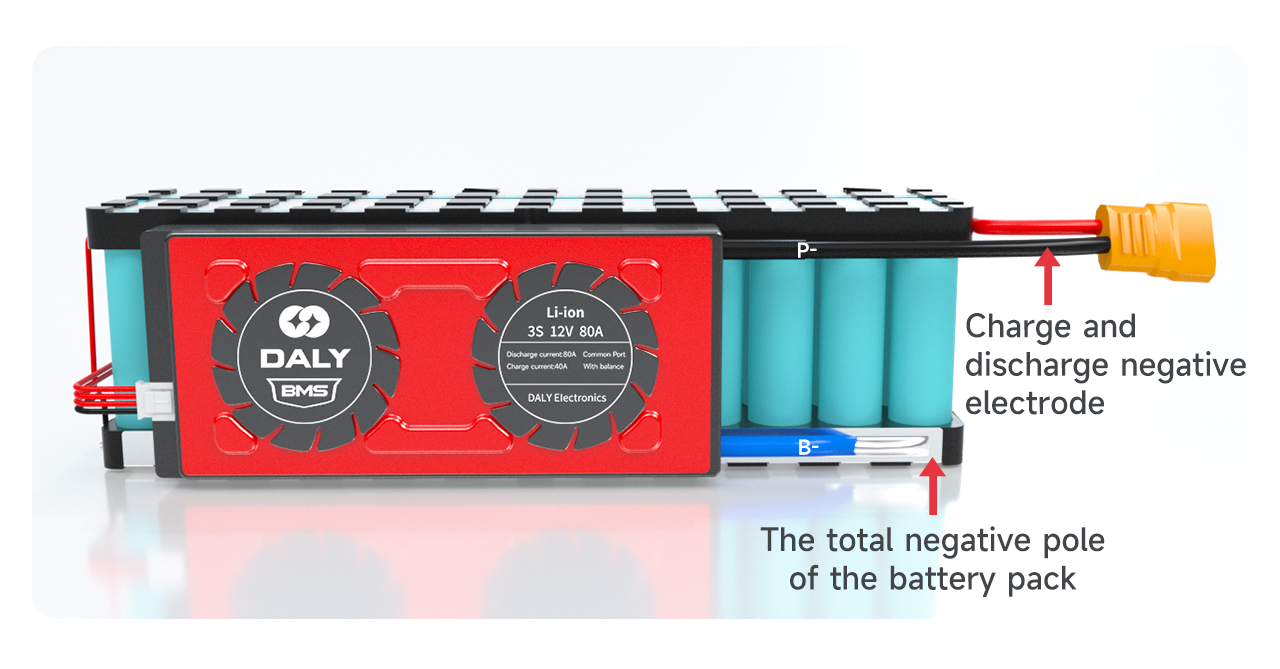

ప్రొటెక్షన్ బోర్డ్ సాధారణ స్థితిలో ఉందని నిర్ధారించుకున్న తర్వాత, ప్రొటెక్షన్ బోర్డ్పై ఉన్న నీలి రంగు B- వైర్ను బ్యాటరీ ప్యాక్ యొక్క మొత్తం నెగటివ్ B-కు సోల్డర్ చేయండి. ప్రొటెక్షన్ బోర్డ్పై ఉన్న P-లైన్ను ఛార్జ్ మరియు డిశ్చార్జ్ యొక్క నెగటివ్ పోల్కు సోల్డర్ చేయాలి.

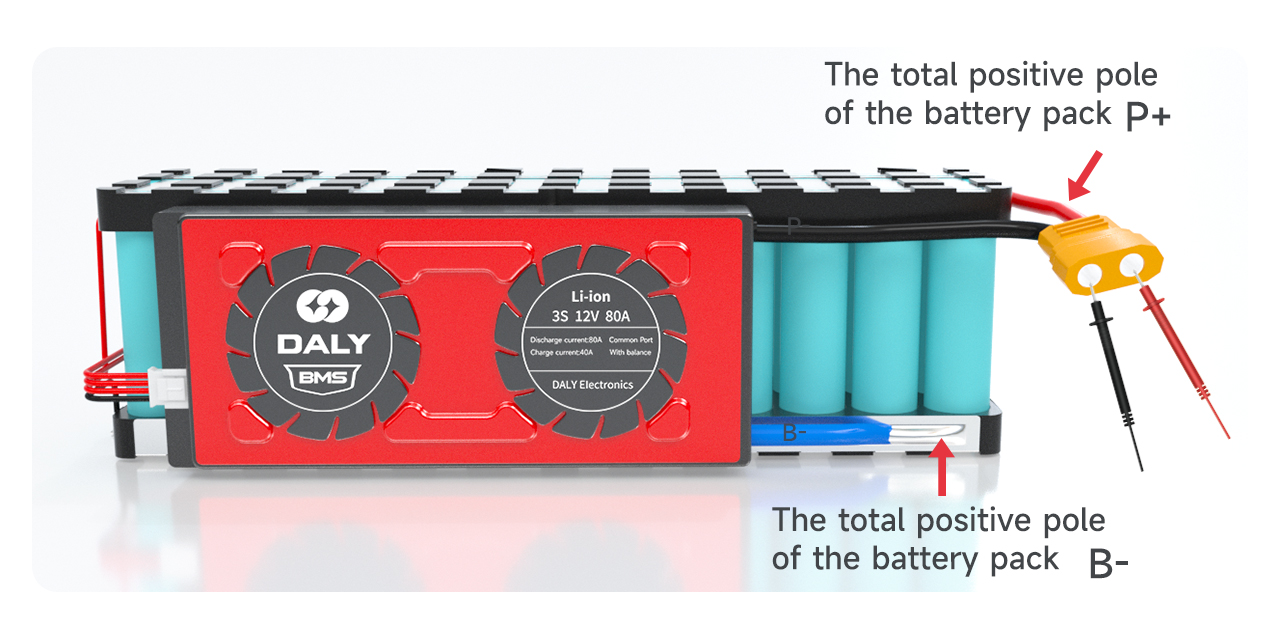

వెల్డింగ్ చేసిన తర్వాత, ఓవర్ప్రొటెక్షన్ బోర్డ్ వోల్టేజ్ బ్యాటరీ వోల్టేజ్కు అనుగుణంగా ఉందో లేదో తనిఖీ చేయండి.

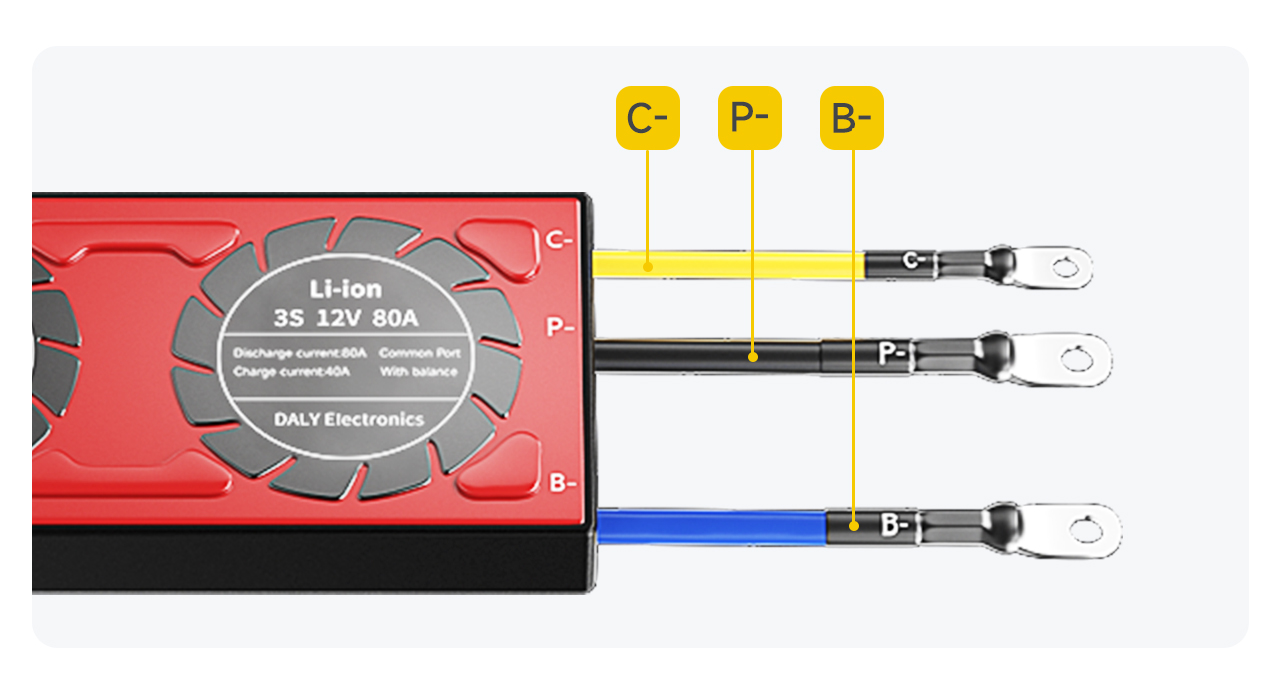

గమనిక: స్ప్లిట్ ప్రొటెక్షన్ బోర్డ్ యొక్క ఛార్జింగ్ పోర్ట్ మరియు డిశ్చార్జ్ పోర్ట్ వేరుగా ఉంటాయి, మరియు అదనపు C-లైన్ (సాధారణంగా పసుపు రంగులో సూచించబడుతుంది) ఛార్జర్ యొక్క నెగటివ్ పోల్కు కనెక్ట్ చేయాలి; P-లైన్ డిశ్చార్జ్ యొక్క నెగటివ్ పోల్కు కనెక్ట్ చేయబడుతుంది.

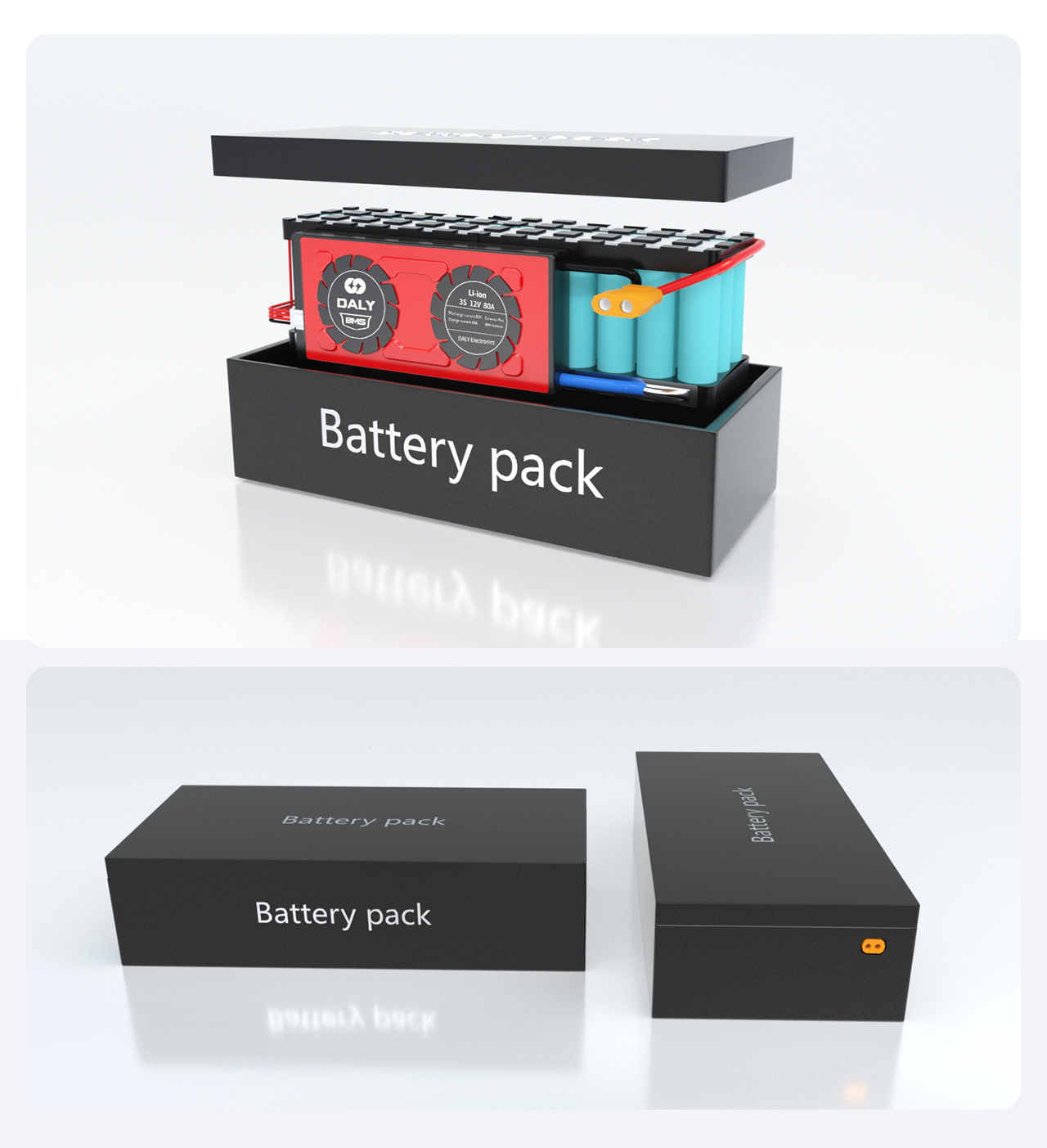

చివరగా, బ్యాటరీ ప్యాక్ను బ్యాటరీ బాక్స్లో ఉంచండి, అప్పుడు పూర్తయిన బ్యాటరీ ప్యాక్ అమర్చబడుతుంది.
